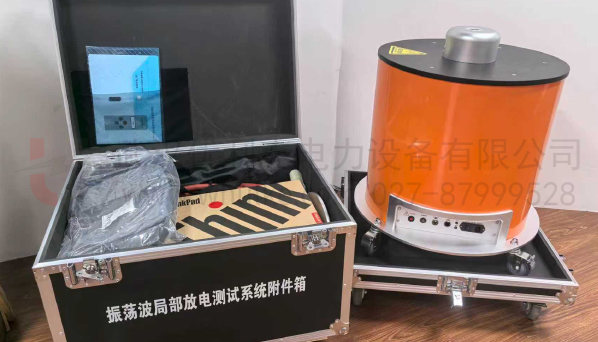

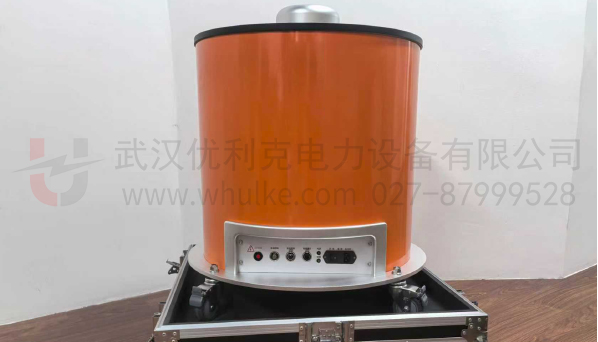

OWTS系列

振蕩波局部放電檢測定位系統

功能：

產品主要用于輸配電電纜缺陷檢測與定位，是一種可有效發現電纜本體缺陷、附件安裝隱患的預防性試驗裝置。

特征：

方便搬運；一鍵式操作

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

產品簡介

電纜振蕩波局部放電檢測系列產品主要用于輸配電電纜缺陷檢測與定位，是一種可有效發現電纜本體缺陷、附件安裝隱患的預防性試驗裝置。本系列產品基于DAC阻尼振蕩原理，通過高壓直流電源S1在短時間內在完成電纜屏蔽與導體之間的電壓施加后，迅速導通光控開關K，內置高壓電抗器L、試品電纜Cx產生20Hz-850Hz頻率的近似工頻阻尼振蕩電壓，激發出電纜潛在缺陷處的放電信號并檢測，利用時域反射法對電纜放電數據單處或多處放電進行定位定量分析。

技術參數

	配電系列		輸電系列
	OWTS-M30	OWTS-M60	OWTS-H150	OWTS-H280
最高電壓	31kV（21.9RNS）	68kV（48RMS）	150kV(106RMS)	280kV（198RMS）
輸出電流	10mA&30mA	5mA&30mA	15mA	15mA
振蕩頻率	20Hz-850Hz
局放范圍	10pC-200nC(IEC60270)
定位帶寬	100kHz-50MHz自動或手動選擇
采集頻率	125MS（14bits）
定位誤差	1%電纜長度
帶載能力	0.02-6uF		0.02-8uF
介損范圍	0.1%-10%
連接方式	網口、USB、WIFI
溫濕度	自動測量
校準	一次性自動校準
加壓方式	相電壓、有效值、峰值、自定義（自動加壓或手動）
數據分析	加壓過程同步完成數據分析及展示分析結果進行分類展示 PRPD、U-Q、U-N-Q、U-N、tanδ-U譜圖多材料混合電纜可選同一對象及同一位置放電量發展趨勢管理
其他	北斗及GPS定位軟件功能訂制設備外觀定制雙端同步定位（可拓展）
重量	55kg	88kg	850kg	1100kg
